產品描述

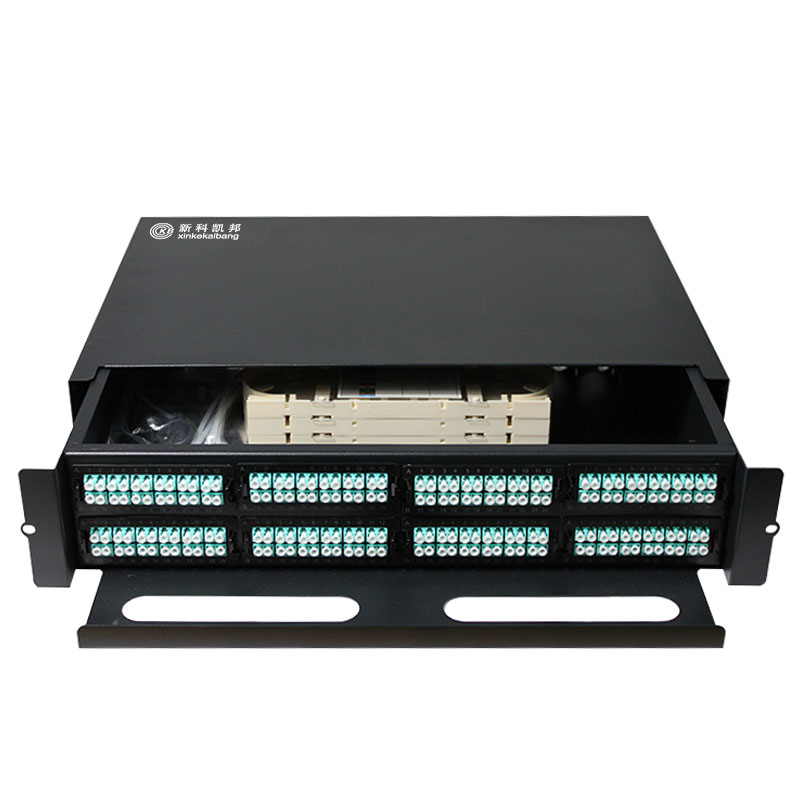

MPO光纖配線箱,因其可容納芯數多，被廣泛用于數據中心MDA,IDC或HAD配線區域光纖主干連接及配線管理,安裝與19英寸機架及機柜中,可安裝預連接MPO轉接模塊或MPO適配器前面板或LC雙工適配器前面板。
產品特點
*19英寸標準寬度，采用優質冷軋鋼板材質
*板材厚度1.2mm，通過嚴格的脫脂、酸洗、防銹磷化、純水清洗后再進行靜電噴塑符合歐洲ROSH環保標準
*防塵設計、抗壓耐沖擊，長久使用不易變形
*它前面是加厚的半透明亞克力擋板，可實現機箱內可視化
*高密度設計，1U/3U容納96-288芯LC適配器以及4-12組MPO/LC模塊組，含1U,2U及3U理線架設計
*采用模塊化的結構，端接方便，使用靈活，升級維護便利
*適用于水平及設備區域布線，與MPO適配器和設備LC光端口進行連接
產品標準
滿足IEC60332- 3C/IEC60754-2，IEC61034-2標準
產品定義
型號定義 | KB-GP/配線架編碼&配線架芯數-接口芯數&光纖類型 |
配線架編碼： | 1U抽拉式光纖配線箱:20；2U抽拉式光纖配線箱:50；1U封閉式光纖配線箱:30，40,70 ；3U封閉式光纖配線箱:60; |
配線架芯數： | 96，144，192，288 |
模塊芯數： | 24芯模塊組：ML24;12芯模塊組：ML12... |
光纖類型： | 單模:SM, 萬兆：OM3,多模萬兆550：OM4 |
產品參數
型號 | 類型 | 連接芯數 | 高度 | 板材 | 尺寸 | 重量 | 材質 |
KB-GP/1096 | 直通式 | 96 | 1U | 1.2 | 430*150*44 | 4.3 | 優質冷軋板 |
KB-GP/2096 | 抽拉式 | 96 | 1U | 1.2 | 430*363*44 | 4.3 | 優質冷軋板 |
KB-GP/3096 | 封閉式 | 96 | 1U | 1.2 | 430*342*44 | 4.3 | 優質冷軋板 |
KB-GP/4096 | 封閉式 | 96 | 1U | 1.2 | 430*342*44 | 3.5 | 鋁合金 |
KB-GP/70144 | 封閉式 | 144 | 1U | 1.2 | 443*423*44 | 3.5 | 鋁合金 |
KB-GP/80144 | 托盤式 | 144 | 1U | 1.2 | 425*355*44 | 3.5 | 鋁合金 |
KB-GZ/50192 | 抽拉式 | 192 | 2U | 1.2 | 430*363*88 | 5.5 | 優質冷軋板 |
KB-GZ/60288 | 封閉式 | 288 | 3U | 1.5 | 430*342*132 | 6.6 | 優質冷軋板 |
